RDZ-9220-WYX 是一種物聯(lian)網(wang)無(wu)線通信管理機,利用(yong)(yong)公用(yong)(yong)無(wu)線網(wang)絡為(wei)用(yong)(yong)戶提供(gong)協議集成(cheng)和無(wu)線長距離數(shu)據傳輸功能。
該產(chan)品(pin)采用高性(xing)能的工業(ye)級 32 位通信處理器(qi)和(he)工業(ye)級無線模塊,以(yi)(yi)嵌(qian)入式實時(shi)操作系統為軟(ruan)件支撐平臺,同時(shi)提(ti)供 1 個(ge) RS232/RS485、4 個(ge) RS485、4 個(ge)以(yi)(yi)太(tai)(tai)網 LAN,1 個(ge)以(yi)(yi)太(tai)(tai)網WAN 以(yi)(yi)及 WIFI 接口(kou),可同時(shi)連(lian)接串(chuan)口(kou)設備、以(yi)(yi)太(tai)(tai)網設備和(he) WIFI 設備,實現多協議采集(ji)、數據透(tou)明傳輸和(he)路由功能。
該產品(pin)已廣(guang)泛應用(yong)于物聯(lian)網(wang)產業(ye)鏈中的 M2M 行業(ye),如(ru)光伏發(fa)電(dian)(dian)、變(bian)電(dian)(dian)所等(deng)(deng)電(dian)(dian)力(li)行業(ye)、城(cheng)市樓宇能源(yuan)管理(li)(li)、能耗(hao)企(qi)業(ye)能源(yuan)管理(li)(li)等(deng)(deng)。
支持各種行業(ye)化協(xie)議集成,提(ti)供(gong)編譯器供(gong)客(ke)戶(hu)對應用層自定義開發
支持多種 WAN 連接方式,包括靜態 IP,DHCP,L2TP,PPTP,PPPOE,2.5G/3G/4G
支(zhi)持無線(xian)蜂窩和有線(xian) WAN 雙鏈路智(zhi)能切換備(bei)份功能(可選)
支(zhi)持(chi) VPN client(PPTP,L2TP,OPENVPN,IPSEC 和 GRE)(注:僅 VPN 版支(zhi)持(chi))
支(zhi)持 VPN sever(PPTP,L2TP,OPENVPN,IPSEC 和 GRE)(注:僅 VPN 版支(zhi)持)
支持遠程(cheng)管(guan)理(li),SYSLOG、SNMP、TELNET、SSHD,HTTPS 等功能
支持本地和遠程在(zai)線(xian)升級,導入導出配置文件
支持 NTP,內置 RTC
支持國內外(wai)多種 DDNS
支(zhi)持 VLAN,MAC 地址克隆,PPPoE 服務器(qi)
WIFI 支持 802.11b/g/n/ac,雙頻 2.4G 和 5.8G,支持 WIFI AP、AP Client、中繼器(qi)、中繼橋接和 WDS 等多種(zhong)工(gong)作模式(shi)(可選)
WIFI 支持 WEP、WPA、WPA2 等多種加(jia)密方(fang)式,支持 RADIUS 認證,MAC 地址過濾(lv)等功(gong)能(neng)。
支持多種上下線觸發模(mo)式,包括短信(xin)、電話振(zhen)鈴、串(chuan)口數據、網絡數據觸發上下線模(mo)式
支持(chi) APN/VPDN
支持多路 DHCP server 及 DHCP client,DHCP 捆(kun)綁 MAC 地址,DDNS,防火(huo)墻,NAT,DMZ 主機,QoS,流量(liang)統計,實時顯示數據傳輸速率等(deng)功(gong)能
支(zhi)持 TCP/IP、UDP、FTP(可(ke)選)、HTTP 等多種網絡(luo)協議
支(zhi)持 SPI 防火(huo)墻,VPN 穿越,訪(fang)問控(kong)制,URL 過(guo)濾,等功能
定時上下線功能
支持 USB3.0,向下(xia)兼容 USB2.0
本地(di)存儲支持閃存、TF 卡(TF 卡與(yu) USB 應用二選一)

外形尺寸

天線安裝:
無線(xian)(xian)廣域網天線(xian)(xian)接(jie)口為 SMA 陰頭(tou)插(cha)座(zuo)(標識為“ANT-1”和“ANT-2”),將配套的無線(xian)(xian)蜂窩(wo)
天(tian)線(xian)的(de) SMA 陽(yang)頭(tou)旋(xuan)到(dao)該天(tian)線(xian)接口上(shang),并確保(bao)旋(xuan)緊,以免影響信(xin)號質量。
無線(xian)(xian)(xian)局域(yu)網天(tian)(tian)線(xian)(xian)(xian)接(jie)口為 SMA 陽(yang)頭插座(zuo)(標識為“WIFI”),將配套 WIFI 天(tian)(tian)線(xian)(xian)(xian)的 SMA 陰頭旋(xuan)到該天(tian)(tian)線(xian)(xian)(xian)接(jie)口上,并確保旋(xuan)緊(jin),以(yi)免影響信號質(zhi)量。
注(zhu)意:無線蜂窩天線和 WIFI 天線不(bu)能接(jie)反,否則設備無法工作。
SIM/UIM 卡安裝:

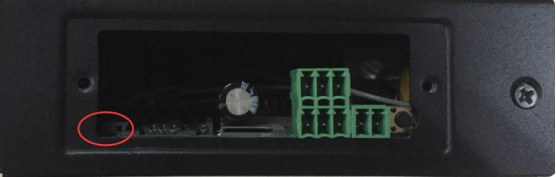

安(an)裝或取(qu)出 SIM/UIM 卡(ka)(ka)(ka)時(shi),先用尖狀物輕(qing)輕(qing)頂住退卡(ka)(ka)(ka)鈕(SIM/UIM 左側的(de)圓形(xing)小(xiao)圓點), SIM/UIM 卡(ka)(ka)(ka)套(tao)即可彈出。安(an)裝 SIM/UIM 卡(ka)(ka)(ka)時(shi),先將 SIM/UIM 卡(ka)(ka)(ka)放入卡(ka)(ka)(ka)套(tao),并確保(bao) SIM/UIM 卡(ka)(ka)(ka)的(de)金屬(shu)接(jie)觸面(mian)朝(chao)外,再將 SIM/UIM 卡(ka)(ka)(ka)套(tao)插入抽屜中,并確保(bao)插到位。
(下圖以單卡為例)

步驟1

步驟2

步驟3

步驟4
連接網線:

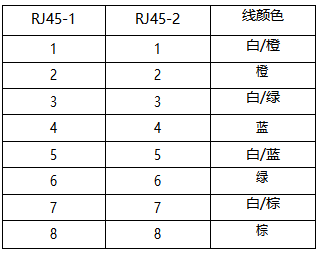

將網(wang)絡直(zhi)連線的一端插到通信管理機(ji)的 LAN1~LAN4 的任意一個口上(shang),另一端插到用戶設(she)備的以太網(wang)接口上(shang)。網(wang)絡直(zhi)連線信號連接如下(xia):

連接 RS232/RS485 線:
將(jiang) RS232 和 RS485 線端(duan)插到(dao)通(tong)信管理機的 14PIN 接(jie)口(kou)上,引(yin)出(chu)來(lai)的 RS232/RS485 線到(dao)用戶設備的 RS232/RS485 串行接(jie)口(kou)上,接(jie)口(kou)信號連(lian)接(jie)如下:
